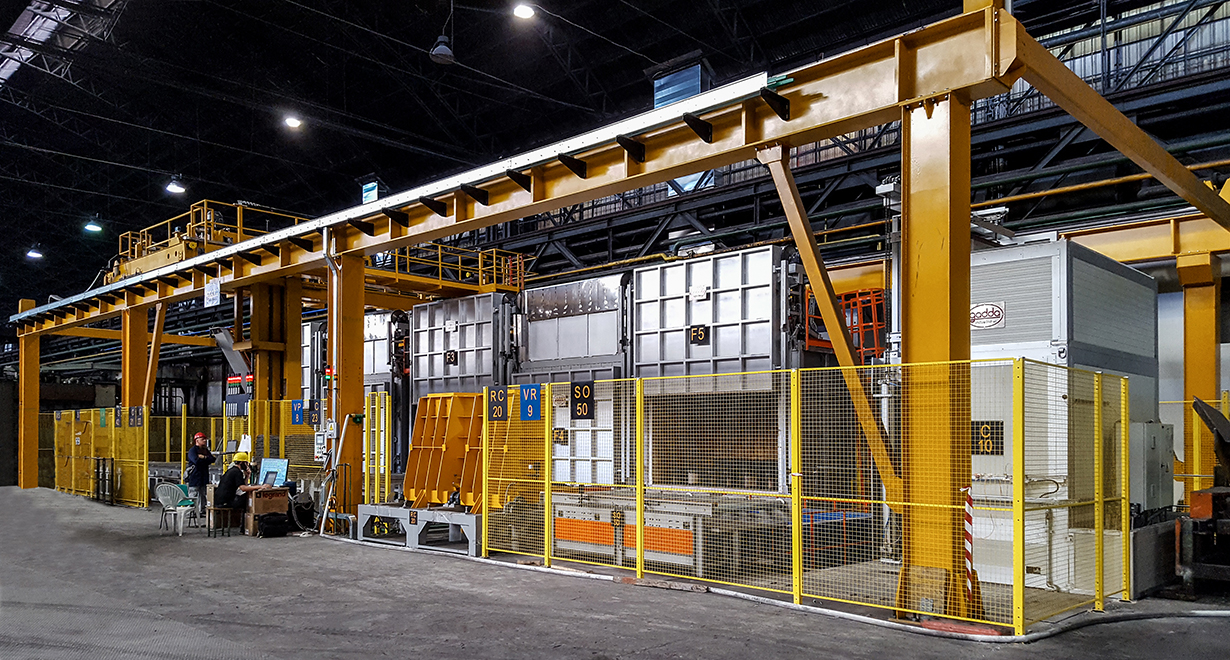

La linea di trattamento termico è composta da 6 forni a camera contenenti 2 vergelle in atmosfera protettiva di azoto con elementi di riscaldo a tubi radianti e ventole di ricircolo per garantire lo scambio e l’uniformità termica.
La linea è progettata per il trattamento di vergella in acciaio inox e può eseguire diversi processi quali: normalizzazione, austenitizzazione, ricottura, solubilizzazione, tempra in diversi fluidi (acqua, polimero e aria), rinvenimento.
La linea è completamente automatica, con area di lavoro segregata. Il carico entra ed esce dalla linea tramite due stazioni di interfaccia con ribaltatore.
Il peso massimo del lotto è di 3 tonnellate, trattate fino a 1.150 °C.
La vasca di tempra è dotata di 4 agitatori Kaplan e di un sistema di raffreddamento dell’acqua; il volume totale è di 60 m³.
COMPONENTI LINEA BATCH
– 6 Forni a camera in atmosfera di azoto
– 3 Vasche di tempra
– 1 Stazione di raffreddamento forzato
– 2 Stazioni di trasferimento
– 5 Stazioni di stoccaggio
– 1 Caricatrice automatica
TIPO DI RISCALDO

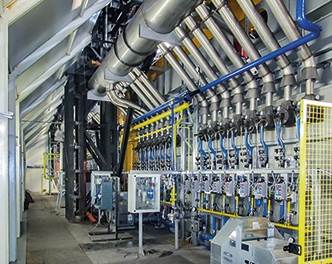

Bruciatori auto-recuperativi con tubi radianti per atmosfera protettiva
TEMPERATURA LAVORO
Da 400 °C a 1.180 °C
TEMPERATURA MASSIMA
1.200 °C
PESO DI CARICO MASSIMO
5.000 kg
DIMENSIONI CARICO
– Larghezza: 1.300 mm
– Lunghezza: 2.800 mm
– Altezza: 1.100 mm
CERTIFICAZIONI
AMS 2750 + CQI9
NOTE
Ventola speciale in acciaio inossidabile, ricircolo aria ad alta velocità con studio fluidodinamico CFD.
