Questa linea è progettata per il trattamento di ricottura isotermica di pezzi stampati a caldo. I pezzi vengono caricati alla rinfusa all’interno di cassoni. Ogni batch è composto da 4 cassoni da 1250 × 1250 mm, con un peso massimo di 1.500 kg ciascuno.
I forni di austenitizzazione sono equipaggiati con bruciatori autorecuperativi ad alta efficienza, mentre i forni di rinvenimento sono dotati di ventilatori di ricircolo e muffola interna, al fine di garantire un’elevata uniformità termica.
La cabina di raffreddamento rappresenta l’elemento chiave per il raggiungimento della qualità e delle caratteristiche metallurgiche richieste. Essa è stata progettata mediante Computational Fluid Dynamics (CFD) per ottimizzare il processo di raffreddamento, che avviene in modo indiretto, evitando sotto-raffreddamenti che potrebbero alterare la struttura del materiale.

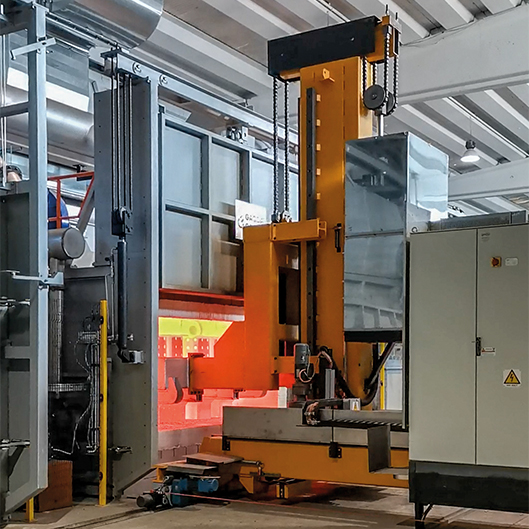

A completamento della linea è installata una caricatrice automatica da 6 tonnellate, che asserve tutti e 4 i forni e si interfaccia con 2 stazioni di carico/scarico rotanti, facilitando le operazioni con muletto e il collegamento con un magazzino a due livelli.
COMPONENTI LINEA BATCH
– 2 Forni a camera di austenitizzazione
– 2 Forni a camera di rinvenimento
– 1 Stazione di raffreddamento forzato per ricottura isotermica
– 2 Stazioni di trasferimento
– 10 Stazioni di stoccaggio su 2 livelli
– 1 Caricatrice automatica
TIPO DI RISCALDO
Bruciatori auto-recuperativi e bruciatori a gas ad alta velocità
TEMPERATURA LAVORO
Da 500 °C a 1.000 °C
TEMPERATURA MASSIMA
1.050 °C
PESO DI CARICO MASSIMO
6.000 kg
DIMENSIONI CARICO
– Larghezza: 2.650 mm
– Lunghezza: 2.650 mm
– Altezza: 700 mm
CERTIFICAZIONI
AMS 2750 + CQI9
NOTE (Stazione di raffreddamento forzato)
Il sistema di ricircolo interno dell’aria è progettato mediante l’analisi fluidodinamica computazionale (CFD) per ottimizzare i flussi in base alla geometria reale del carico, consentendo un raffreddamento controllato rapido e uniforme. La velocità di raffreddamento è gestibile in retroazione tramite ventilatore di ricircolo asservito da inverter.
